Обучающие видео 60. Отражатель. Компас-3D v24

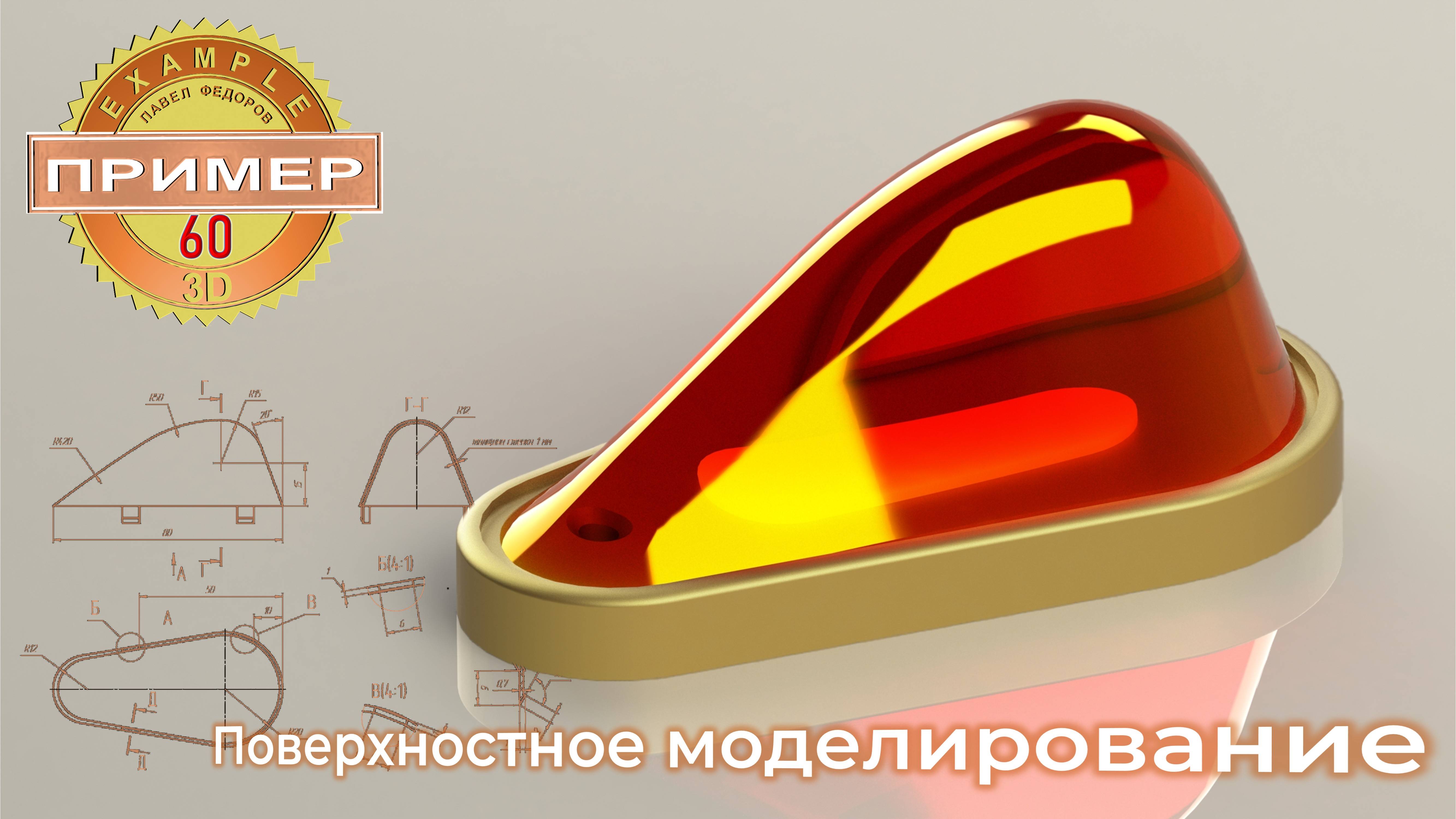

В уроке мы рассмотрим построение модели отражатель. Используем команды набора панелей поверхностного моделирования – поверхность по сети кривых и придание толщины. Выполним три эскиза, наложим ограничения, проставим размеры. Выдавим с помощью элемент выдавливания и вырежем области. Этот видеоурок предназначен для школьников, студентов, новичков, а также для тех, кто уже работает и стремится усовершенствовать свои умения. Вы можете выполнить задание самостоятельно или повторять за мной. Только регулярная практика позволит уверенно овладеть 3D-моделированием в КОМПАС! 🚀 Занятие поможет вам разобраться в основах 3D-моделирования и применять полученные навыки в реальных задачах. Попробуйте повторить шаги из видео или выполните упражнение сами — чем больше практики, тем быстрее вы освоите программу! 00:00 Вступление 00:15 Создаем деталь 00:25 Изменение материала 00:50 Построение эскиза 01:00 Автолиния 01:10 Дуга 01:20 Отрезок 01:30 Отобразить степени свободы 01:40 Ограничение выравнивание 01:50 Выравниваем по горизонтали 02:00 Простановка радиусов 02:30 Тип сегмента дуга 03:00 Ограничение касание 03:20 Выравниваем центр 03:30 Угловой размер 04:00 Точка пересечения дуг 05:00 Команда объекты пересечения для построения точки 05:50 Отобразить нормально 06:30 Набор инструментальных панелей каркас и поверхности 06:40 Поверхность по сети кривых 07:30 Команда придать толщину 07:50 Команда сечение 08:20 Построение замковой части 08:40 Прямоугольник по трем вершинам 09:00 Простановка размеров 09:40 Элемент выдавливания 10:30 Округление 11:40 Вырезать выдавливанием 12:00 Выделывание по областям 13:00 Ограничение объединить точки 14:20 Зеркальный массив 15:00 МЦХ 15:10 Проверка массы 15:20 Ссылки на медиаресурсы #сезонконтентаRUTUBE
