Как измеряется сопротивление ТПЖ на Кабельном Заводе "ЭКСПЕРТ-КАБЕЛЬ"

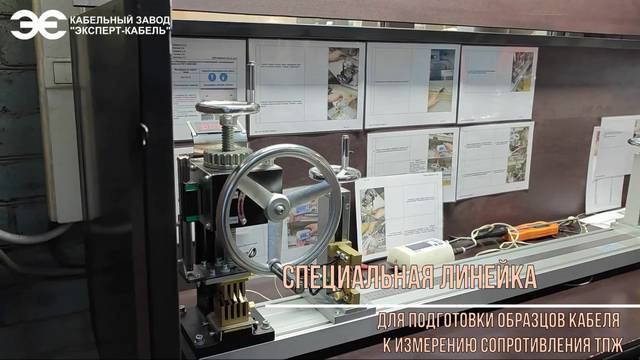

На Кабельном Заводе «ЭКСПЕРТ-КАБЕЛЬ» идет постоянное обновление оборудования, в том числе и лабораторного. Чтобы качество выпускаемой продукции невозможно было подвергнуть сомнению – измерения всех параметров должны быть максимально точными и соответствовать ГОСТ. Недавно в цех кабельно-проводниковой продукции была приобретена новая специальная линейка. Она предназначена для подготовки образцов кабеля к измерениям сопротивления токопроводящей жилы. Устройство надежно обжимает жилы с усилием до 4 тонн, усилие контролируется силоизмерительными приборами, а увеличенное расстояние между токовым и потенциальным зажимами обеспечивает равномерное распределение тока по всему объему токоведущей жилы. Это особенно важно для многожильных проводов. Созданный ремонтно-технической службой Завода специальный стол позволяет защищать оборудование от внешних повреждений и загрязнений, делая процесс замера комфортным и удобным. 🔹 Как работает измерительная остнастка: - Образец кабеля фиксируется в токовых зажимах. - Производится максимальное вытяжение с помощью механизма. - Затем образец фиксируется потенциальными зажимами. - Измеряется температура контактным термометром (для внесения поправочного коэффициента). - Происходит непосредственный замер сопротивления микроомметром МИКО-10. - Освобождение образца из зажимов. Как это происходит наглядно, смотрите в нашем видео. С линейкой замеры стали быстрее, удобнее и точнее!
